作为钣金拆图工程师经常性收到中间格式的模型,当模型R角并不符合本厂加工工艺,手动删除R角导致很苦恼,为了解决这个难题,博士钣金研发出一键删除R角,参数可以根据赛选条件进行设置删除R角。

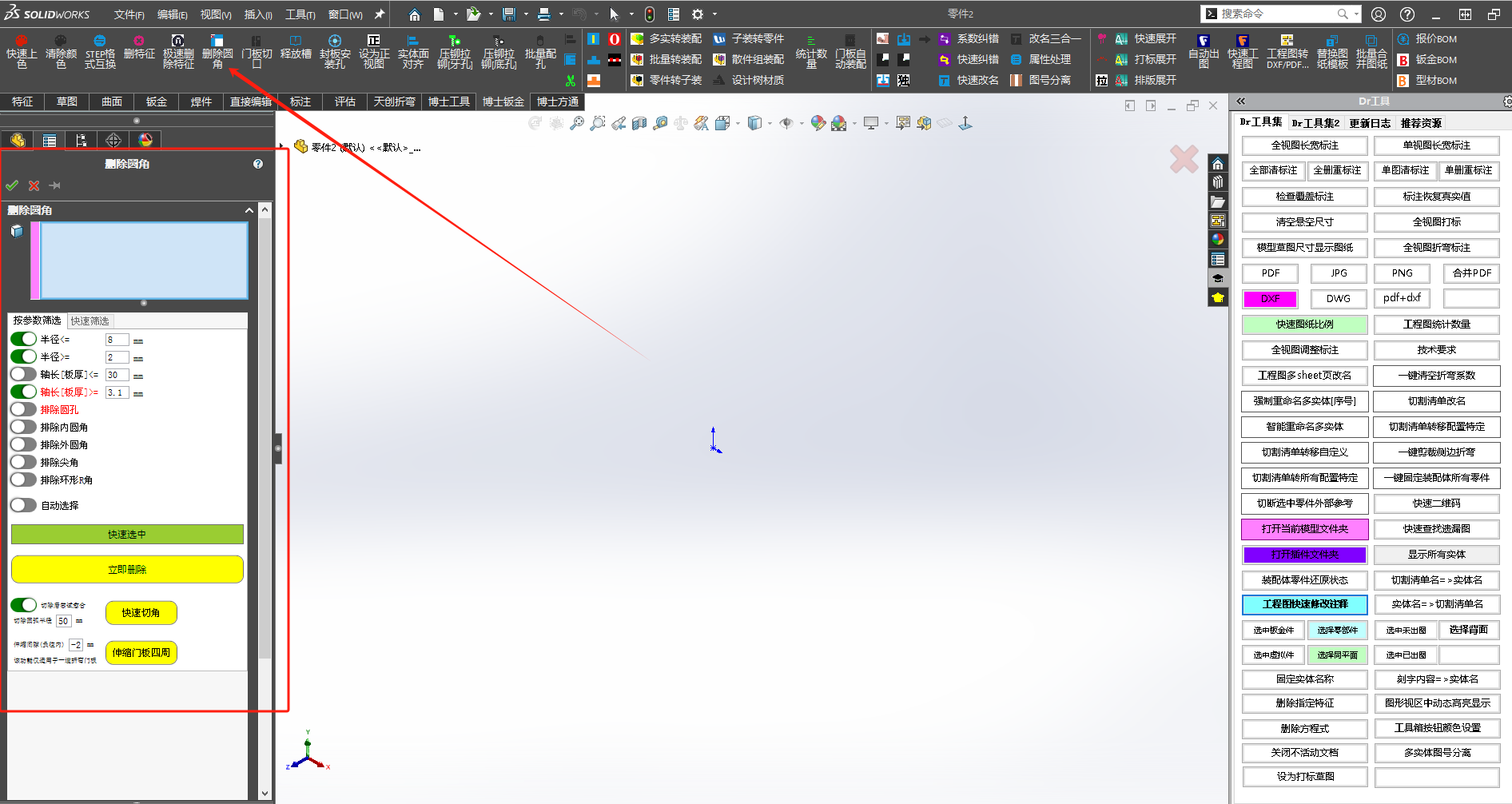

功能页面
![图片[1]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214400108-03657197dd6743a865cd55151fc9af00.png)
参数筛选
半径<=:当模型R角小于或等于设置参数值时,程序会根据条件范围值进行删除。
举例子:当模型R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或小于4以下的R角统统筛选中进行删除。
举例子:当模型R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或小于4以下的R角统统筛选中进行删除。
半径>=:当模型R角大于或等于设置参数值时,程序会根据条件范围值进行删除。
举例子:当模型R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或大于4以上的R角统统筛选中进行删除。
举例子:当模型R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或大于4以上的R角统统筛选中进行删除。
轴长[板厚]<=:当模型板厚R角大于或等于设置参数值时,程序会根据条件范围值进行删除。
举例子:当模型板厚R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或小于4以上的R角统统筛选中进行删除。
举例子:当模型板厚R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或小于4以上的R角统统筛选中进行删除。
轴长[板厚]>=:当模型板厚R角小于或等于设置参数值时,程序会根据条件范围值进行删除。
举例子:当模型板厚R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或大于4以上的R角统统筛选中进行删除。
举例子:当模型板厚R角分别有1、2、3、4、5、6、7等等,而给到的条件设置是4,那么等于4或大于4以上的R角统统筛选中进行删除。
排除圆孔:当开启时程序根据模型所有的正圆孔进行排除不删除,反而相反不开启时,则模型所有的正圆孔选择删除。
排除内圆角:打钩会筛选出正圆不删除,则不打钩会筛选出正圆进行删除,注意正圆孔也是属于内R角。
排除外圆角:打钩会筛选出外圆角不删除,则不打钩会筛选出外圆角进行删除。
排除尖角:打钩会筛选出尖角不删除,则不打钩会筛选出尖角进行删除。
排除环形R角:打钩会筛选出环形R角不删除,则不打钩会筛选出环形R角进行删除。
详图介绍
![图片[2]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214401525-e81fcf0a32cbd42b93b3c69b09c039d3.png)
功能演示
![图片[3]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214403658-2079208a9b5f551a0a2754367b16f088.gif)
快速切角
选择面,设置好半径参数,点快速切角
![图片[4]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214404674-2c29a61e9e2e0c621d96641b75c823f7.png)
![图片[5]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214403197-e0f14a59f3a82503efa469c2e7d30597.gif)
伸缩门板四周
针对与平板门板,该选项配合快速切角 使用
![图片[6]-博士钣金 删除圆角-博士钣金 - www.bsbanjin.com](https://bsbanjin.com/wp-content/uploads/2024/09/20250328214406880-3825707f8b067d9321fa8bc404de1d64.gif)
